Brazing AR Coating Receptacle Fiber Optic Array cho Demux RC FA
Người liên hệ : Mike nie
Số điện thoại : 8613713851846
WhatsApp : +8613713851846
Thông tin chi tiết |
|||
Màu: | Màu xanh, cam, xanh lá cây, nâu, trắng, đỏ, đen, vàng, tím, hồng, xanh nước | Vật chất: | Thủy tinh thạch anh, borosilicate, silicon |
---|---|---|---|
Góc đánh bóng (°): | 0, + 8, -8 (± 0,3) | Loại trình kết nối: | SC / FC / LC-APC / UPC, LC, ST, FC, TOSLINK |
Đánh bóng: | PC, UPC, APC | đóng gói: | Hộp bên trong và thùng carton xuất khẩu, Polybag |
ứng dụng: | Mạng FTTH, FDT, Viễn thông | ||
Điểm nổi bật: | mảng sợi plc,mảng sợi |
Mô tả sản phẩm

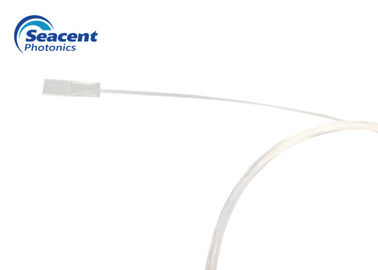

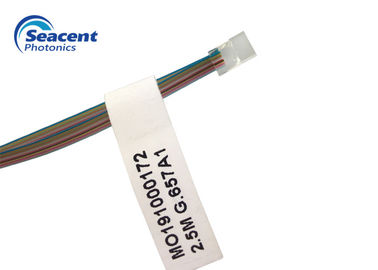

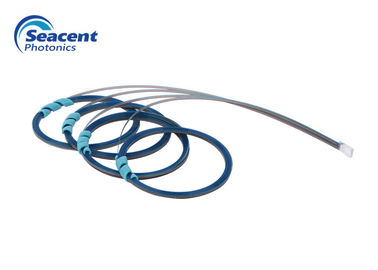

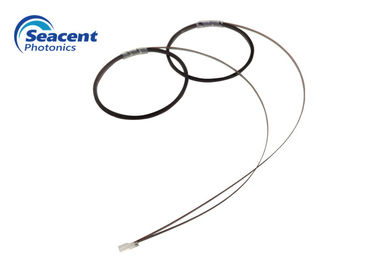

Mảng sợi được chế tạo với chất nền rãnh chữ V có độ chính xác cao bằng quy trình lắp ráp / đánh bóng độc đáo của Browave để có được độ chính xác tuyệt vời của vị trí lõi sợi và chất lượng hoàn hảo của bề mặt đánh bóng. Chúng tôi cung cấp Mảng sợi chất lượng cao để đáp ứng các nhu cầu khác nhau của khách hàng với tổn thất chèn thấp, tổn thất cao và kích thước nhỏ gọn.
Mất chèn thấp
Lợi nhuận cao.
Nhiệt độ hoạt động rộng
Độ ổn định và độ tin cậy cao
Độ chính xác cao của vị trí lõi sợi
Độ chính xác vị trí lõi sợi tuyệt vời
thiết kế tùy chỉnh linh hoạt
Các ứng dụng:
THÀNH VIÊN
Thiết bị PLC: Bộ chia PLC, AWG
Các thành phần tích cực / thụ động
Mô-đun quang học vi mô
Bộ suy giảm quang biến
Mảng ống kính / ống chuẩn trực
Thông số kỹ thuật:
Mục | Tham số |
Số kênh | 1CH ~ 128CH |
Vật chất | Thủy tinh thạch anh, borosilicate, silicon |
Khoảng cách lõi / dung sai (m) | 250, 127 / 0,7 |
Chiều dài sợi (m) | 2,0 ± 0,1 |
Góc đánh bóng (°) | 0, + 8, -8 (± 0,3) |
Đánh bóng độ phẳng | 5 tua @ 633nm |
Loại sợi | SMF-28e hoặc SMF-28e XB |
Nhiệt độ hoạt động (℃) | -40 ~ 85 |
L | W | H | X | Y | lỗi toàn diện | ||||||
kiểu | kích thước | Sự khác biệt chung | kích thước | Sự khác biệt chung | kích thước | Sự khác biệt chung | kích thước | Sự khác biệt chung | chênh lệch chiều cao lõi | R = √ x2 + y2 | |
2CH 250 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | .000.0005 | .000,001 | < 0,1 | |
4CH 250 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | .000.0005 | .000,001 | < 0,1 | |
8CH 250 | 10 | ± 0,3 | 3,5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | .000.0005 | .000,001 | < 0,1 | |
8CH 127 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | < 0,1 | |
16CH 127 | 10 | ± 0,3 | 3,5 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | < 0,1 | |
32CH 127 | 10 | ± 0,3 | 5,7 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | < 0,1 | |
48CH 127 | 12 | ± 0,3 | 7,8 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | < 0,1 | |
64CH 127 | 12 | ± 0,3 | 9,8 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | < 0,1 | |
96CH 127 | 12 | ± 0,3 | 16 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | < 0,1 | |
128CH 127 | 12 | ± 0,3 | 20 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | < 0,1 |
Số sản phẩm | Loại sợi | Chiều dài sợi |
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = G657A2 3 = G652D 4 = G652B | 0 = 0,5M 1 = 1,0M 2 = 1,5 triệu 3 = 2,0M 4 = 2,5 triệu S = Tùy chỉnh |
