| Tên thương hiệu: | Seacent |
| Model Number: | Mảng sợi-128ch |
| MOQ: | 10pcs |
| Điều khoản thanh toán: | L/C, T/T |

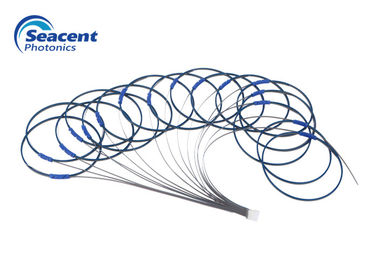

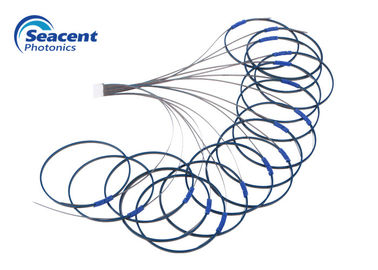

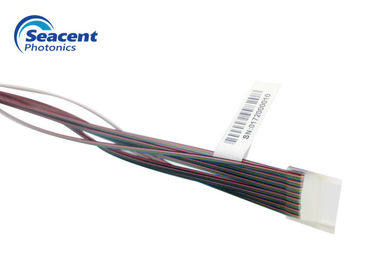

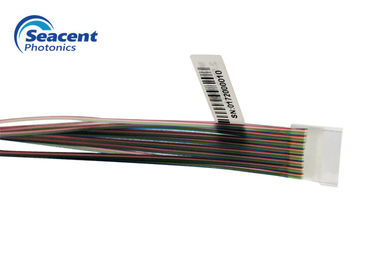

Mảng sợi (FA) sử dụng rãnh chữ V (V-Groove) để gắn sợi quang, bó sợi hoặc ruy băng trên đế mảng. Mảng sợi là sợi trần loại bỏ lớp phủ sợi. Một phần được đặt trong rãnh chữ V và được áp lực bởi chất kết dính bởi thành viên điều áp.
Cung cấp FA trong cấu hình 1ch / 2ch / 4ch / 8ch / 12ch / 16ch / 24ch / 32ch / 48ch / 64ch
Thông số cường độ lõi điển hình trong phạm vi ± 0,5μm
Vật liệu dựa trên thạch anh / Pyrex / Silicon của V-Groove
Quá trình tước cửa sổ có sẵn
Thông số kỹ thuật:
| Mục | Tham số |
| Số kênh | 1CH ~ 128CH |
| Vật chất | Thủy tinh thạch anh, borosilicate, silicon |
| Khoảng cách lõi / dung sai (m) | 250, 127 / 0,7 |
| Chiều dài sợi (m) | 2,0 ± 0,1 |
| Góc đánh bóng (°) | 0, + 8, -8 (± 0,3) |
| Đánh bóng độ phẳng | 5 tua @ 633nm |
| Loại sợi | SMF-28e hoặc SMF-28e XB |
| Nhiệt độ hoạt động (℃) | -40 ~ 85 |
Bảng kích thước tấm cơ sở rãnh chữ V:
| L | W | H | X | Y | lỗi toàn diện | ||||||
| kiểu | kích thước | Sự khác biệt chung | kích thước | Sự khác biệt chung | kích thước | Sự khác biệt chung | kích thước | Sự khác biệt chung | chênh lệch chiều cao lõi | R = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | .000.0005 | .000,001 | ＜ 0,1 | |
| 4CH 250 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | .000.0005 | .000,001 | ＜ 0,1 | |
| 8CH 250 | 10 | ± 0,3 | 3,5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | .000.0005 | .000,001 | ＜ 0,1 | |
| 8CH 127 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 16CH 127 | 10 | ± 0,3 | 3,5 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 32CH 127 | 10 | ± 0,3 | 5,7 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 48CH 127 | 12 | ± 0,3 | 7,8 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 64CH 127 | 12 | ± 0,3 | 9,8 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 96CH 127 | 12 | ± 0,3 | 16 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 128CH 127 | 12 | ± 0,3 | 20 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
Các ứng dụng:
Thiết bị sợi quang chủ động / thụ động
Mảng ống dẫn sóng
Ống dẫn sóng quang
Module quang đa kênh
| Số sản phẩm | Loại sợi | Chiều dài sợi |
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = G657A2 3 = G652D 4 = G652B | 0 = 0,5M 1 = 1,0M 2 = 1,5 triệu 3 = 2,0M 4 = 2,5 triệu S = Tùy chỉnh |
|
