| Brand Name: | Seacent |
| Model Number: | sợi trần 1 * 10 PLC Splitter |
| MOQ: | Thỏa thuận |
| giá bán: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 100.000 miếng mỗi tháng |

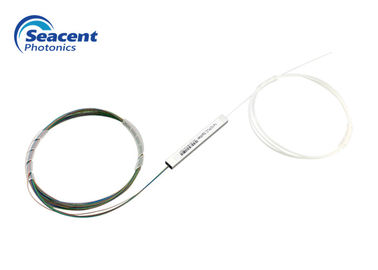

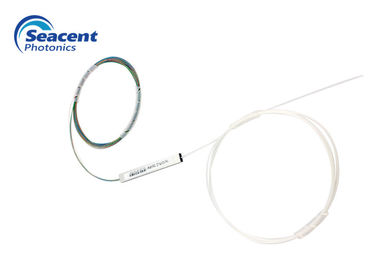

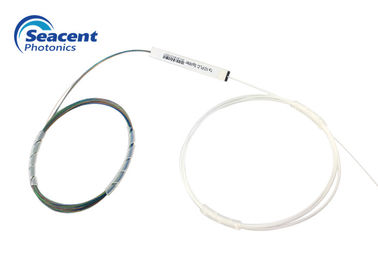

Mất mát trở lại cao Bộ chia Plc trần / Bộ chia sợi quang mini 1 * 10
Pmô tả sản phẩm:
Bộ chia quang ống dẫn sóng phẳng (PLC Splitter) là thiết bị phân phối công suất quang ống dẫn sóng tích hợp dựa trên thạch anh với kích thước nhỏ, dải bước sóng hoạt động rộng, độ tin cậy cao, độ đồng đều phổ tốt, v.v., đặc biệt thích hợp cho các mạng quang thụ động.(EPON, GPON, v.v.) kết nối văn phòng trung tâm và thiết bị đầu cuối và nhận ra sự phân tách tín hiệu quang, cung cấp đầy đủ các sản phẩm 1XN và 2XN và không tùy chỉnh bộ chia quang phù hợp cho nhiều trường hợp khác nhau.
Các tính năng của Bare Plc Splitter:
Kích thước nhỏ, Gói nhỏ gọn, Suy hao chèn thấp, PDL thấp, Suy hao trả lại cao và tính đồng nhất của kênh tuyệt vời, Tuân thủ Telcordia GR-1209 và GR-1221
Ứng dụng Bare Plc Splitter:
Mạng FTTX, mạng PON, mạng LAN, Hệ thống CATV
Bare Plc Splitter Thông số kỹ thuật: Bộ chia quang 1XN
| Tham số | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Bước sóng làm việc (nm) | 1260-1650 | |||||||||||
| Loại sợi | G657A1 hoặc tùy chỉnh | |||||||||||
| Suy hao chèn (dB) | 3,9 | 6.1 | 7.2 | 9 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18.4 | 20.1 | 23,8 |
| Đồng nhất (dB) | ≤0,4 | ≤0,5 | ≤0,5 | ≤0,6 | ≤0,8 | ≤1.0 | ≤1.0 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,5 |
| Suy hao phụ thuộc phân cực (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,4 | ≤0,35 | ≤0,35 |
| Suy hao trở lại (dB) | ≥55 | |||||||||||
| Định hướng (dB) | ≥55 | |||||||||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | |||||||||||
| Nhiệt độ ổn định (dB) | -40℃--85℃(≤0,5) | |||||||||||
| Nhiệt độ làm việc ° C | -40℃--85℃ | |||||||||||
| Nhiệt độ bảo quản ° C | -40℃--85℃ | |||||||||||
Thông số kỹ thuật: Bộ chia quang 2XN
| Tham số | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| bước sóng (nm) | 1260-1650 | |||||
| Loại sợi | G657A1 hoặc tùy chỉnh | |||||
| Suy hao chèn (dB) | 4.2 | 7,5 | 10,5 | 13,8 | 17.1 | 20.4 |
| Đồng nhất (dB) | ≤0,8 | ≤1.0 | ≤1.0 | ≤1,5 | ≤1,5 | ≤2.0 |
| Suy hao phụ thuộc phân cực (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Suy hao trở lại (dB) | ≥55 | |||||
| Định hướng (dB) | ≥55 | |||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | |||||
| Nhiệt độ ổn định (dB) | -40 ℃ - 85 ℃ (≤0,5) | |||||
| Nhiệt độ làm việc ° C | -40 ℃ - 85 ℃ | |||||
| Nhiệt độ bảo quản ° C | -40 ℃ - 85 ℃ | |||||
| Công suất tối đa (nW) | 1000 | |||||
Lưu ý: IL ở trên không có tham số đầu nối.
2xN với suy hao chèn bộ chia quang đầu nối tăng không quá 0,3dB đối với các yêu cầu trên.
Thông tin đặt hàng:
|
|
|
|
|
Sản phẩm kiểu |
Đường kính sợi | Chiều dài đầu vào và sợi quang |
Gói hàng kích thước |
|
1XN or 2XN 0102 = 1X2 0103 = 1X3 0104 = 1X4 0105 = 1X5 0106 = 1X6 0107 = 1X7 0108 = 1X8 0112 = 1X12 0116 = 1X16 0124 = 1X24 0132 = 1X32 0148 = 1X48 0164 = 1X64 1128 = 1X128 |
1 = 250um 2 = 900um |
0 = 0,5 triệu 1 = 1,0 triệu 2 = 1,5 triệu 3 = 2.0 triệu 4 = 2,5 triệu S = Tùy chỉnh |
|
Chi tiết
Thông số chi tiết
PLC Splitter-Bare Device-Seacent Photonics .pdf
|
|
