| Tên thương hiệu: | Seacent |
| Model Number: | Bộ chia PLC loại 1x12 ABS |
| MOQ: | Thỏa thuận |
| giá bán: | negotiable |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 100.000 miếng mỗi tháng |
Mô-đun bộ chia PLC 1x12 ABS cho mạng quang thụ động Internet TV có dây
Mô tả Mô-đun Bộ tách PLC:
Bộ tách mạch sóng ánh sáng phẳng (PLC) imột loại thiết bị quản lý công suất quang được chế tạo bằng công nghệ ống dẫn sóng quang silica.Nó có kích thước nhỏ, độ tin cậy cao, dải bước sóng hoạt động rộng và tính đồng nhất giữa các kênh tốt và được sử dụng rộng rãi trong các mạng PON để thực hiện tách nguồn tín hiệu quang.
Các tính năng của PLC Splitter Module:
Suy hao thấp và phân cực ổn định.
Được chứng nhận bởi Telcordia GR.1209 và GR.1221.
Mất chèn thấp
Tổn thất phụ thuộc phân cực thấp
Ổn định môi trường tuyệt vời
Độ ổn định cơ học tuyệt vời
Telcordia GR-1221 và GR-1209
Các lĩnh vực ứng dụng Mô-đun Bộ tách PLC:
Mạng PON-FTTX
Sợi quang điểm (FTTX)
Cáp quang đến nhà (FTTH)
Mạng quang thụ động (PON)
Mạng quang thụ động Gigabit (GPON)
Mạng cục bộ (LAN)
Truyền hình cáp (CATV)
Thông tin đặt hàng:
| Loại sản phẩm | Đường kính đầu vào và đường ra | Chiều dài đầu vào và sợi quang |
Hộp ABS kích thước |
|
1XNhoặc 2XN 0102 = 1X2 0103 = 1X3 0104 = 1X4 0105 = 1X5 0106 = 1X6 0107 = 1X7 0108 = 1X8 0112 = 1X12 0116 = 1X16 0124 = 1X24 0132 = 1X32 0164 = 1X64 1128 = 1X128
|
2 = 2.0mm 3 = 3.0mm |
0 = 0,5 triệu 1 = 1,0 triệu 2 = 1,5 triệu 3 = 2.0 triệu 4 = 2,5 triệu S = tùy chỉnh |
|
Thông số kỹ thuật: Bộ chia plc 1XN
| Tham số | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 | |||||||||||
| Bước sóng làm việc (nm) | 1260-1650 | ||||||||||||||||||||||
| Loại sợi | G657A1 hoặc tùy chỉnh | ||||||||||||||||||||||
| Suy hao chèn (dB) | 3,9 | 6.1 | 7.2 | 9.0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18.4 | 20.1 | 23,8 | |||||||||||
| Đồng nhất (dB) | ≤0,4 | ≤0,5 | ≤0,5 | ≤0,6 | ≤0,8 | ≤1.0 | ≤1.0 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,5 | |||||||||||
| Suy hao phụ thuộc phân cực (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,4 | ≤0,35 | ≤0,35 | |||||||||||
| Suy hao trở lại (dB) | ≥55 | ||||||||||||||||||||||
| Định hướng (dB) | ≥55 | ||||||||||||||||||||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | ||||||||||||||||||||||
| Nhiệt độ ổn định (dB) | -40 ℃ - 85 ℃ (≤0,5) | ||||||||||||||||||||||
| Nhiệt độ làm việc ° C | -40 ℃ - 85 ℃ | ||||||||||||||||||||||
| Nhiệt độ bảo quản ° C | -40 ℃ - 85 ℃ | ||||||||||||||||||||||
| Công suất tối đa (nW) | 1000 | ||||||||||||||||||||||
Lưu ý: IL ở trên không có tham số đầu nối.
1XN với đầu cắm bộ chia quang mất chèn trong các yêu cầu trên, ngoài 1X2 tăng không vượt quá 0,2dB, còn lại tăng không quá 0,3dB.
Thông số kỹ thuật: Bộ chia plc 2XN
| Tham số | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Bước sóng làm việc (nm) | 1260-1650 | |||||
| Loại sợi | G657A1 hoặc tùy chỉnh | |||||
| Suy hao chèn (dB) | 4.2 | 7,5 | 10,5 | 13,8 | 17.1 | 20.4 |
| Đồng nhất (dB) | ≤0,8 | ≤1.0 | ≤1.0 | ≤1,5 | ≤1,5 | ≤2.0 |
| Suy hao phụ thuộc phân cực (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Suy hao trở lại (dB) | ≥55 | |||||
| Định hướng (dB) | ≥55 | |||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | |||||
| Nhiệt độ ổn định (dB) | -40 ℃ - 85 ℃ (≤0,5) | |||||
| Nhiệt độ làm việc ° C | -40 ℃ - 85 ℃ | |||||
| Nhiệt độ bảo quản ° C | -40 ℃ - 85 ℃ | |||||
| Công suất tối đa (nW) | 1000 | |||||
Lưu ý: IL ở trên không có tham số đầu nối.
2XN với suy hao chèn bộ chia quang đầu nối tăng không quá 0,3dB trong các yêu cầu trên.

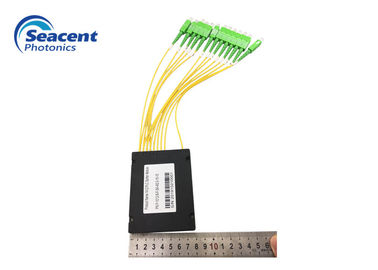

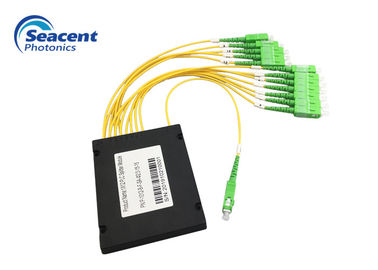

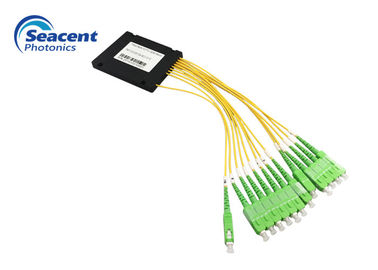

Hình ảnh mô-đun bộ tách PLC
Thông số chi tiết
PLC Splitter-loại ABS-Seacent Photonics.pdf
|
|
