| Brand Name: | Seacent |
| Model Number: | 1x8 |
| MOQ: | Thỏa thuận |
| giá bán: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 chiếc mỗi tháng |

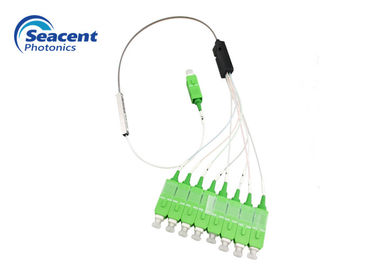

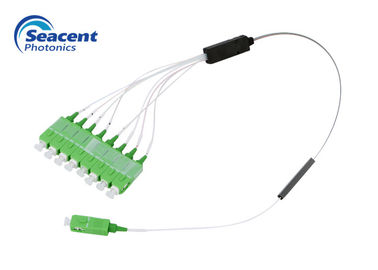

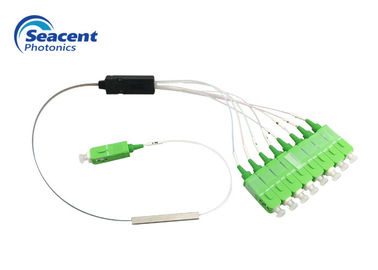

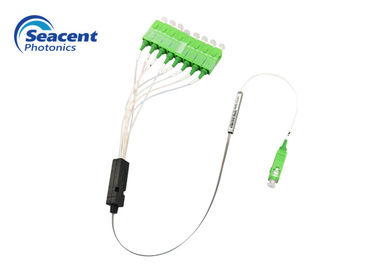

1x8 Loại chi nhánh PLC Splitter nhà máy bán trực tiếp cho hệ thống FTTH
Mô tả bộ chia PLC sợi quang
Bộ tách sóng ánh sáng 2x N Planar Circuit (PLC) của Seacent Photonics dựa trên công nghệ Plasma Chemical Vapor Deposition (P-CVD) và quy trình chế tạo đã được cấp bằng sáng chế của nó để cung cấp đặc tính quang học ổn định.
Bộ tách PLC 1 x N của Seacent Photonics có các thông số kỹ thuật hiệu suất được đảm bảo và độ tin cậy cao vượt qua các yêu cầu của Telcordia và được điều chỉnh cho các ứng dụng và thị trường khác nhau.
Các tính năng của bộ chia PLC sợi quang
Ứng dụng bộ tách PLC sợi quang
Thông số bộ tách PLC sợi quang
| Tham số | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Bước sóng làm việc (nm) | 1260-1650 | ||||
| Loại sợi | G657A1 hoặc tùy chỉnh | ||||
| Suy hao chèn (dB) | 7.2 | 10,2 | 13,5 | 16,8 | 20.1 |
| Đồng nhất (dB) | ≤0,5 | ≤0,8 | ≤1.0 | ≤1,5 | ≤1,8 |
| Suy hao phụ thuộc phân cực (dB) | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Suy hao trở lại (dB) | ≥55 | ||||
| Định hướng (dB) | ≥55 | ||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | ||||
| Nhiệt độ ổn định (dB) | -40 ℃ --85 ℃ (≤0,5) | ||||
| Nhiệt độ làm việc ° C | -40 ℃ --85 ℃ | ||||
| Nhiệt độ bảo quản ° C | -40 ℃ --85 ℃ | ||||
| Công suất tối đa (nW) | 1000 | ||||
Lưu ý: IL ở trên không có tham số đầu nối.
1XN với đầu nối bộ chia quang mất chèn trong các yêu cầu trên, ngoài 1X2 tăng không vượt quá 0,2dB, còn lại tăng không quá 0,3dB.
| Tham số | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Bước sóng làm việc (nm) | 1260-1650 | ||||
| Loại sợi | G657A1 hoặc tùy chỉnh | ||||
| Suy hao chèn (dB) | 7,5 | 10,5 | 13,8 | 17.1 | 20.4 |
| Đồng nhất (dB) | ≤1.0 | ≤1.0 | ≤1,5 | ≤1,5 | ≤2.0 |
| Suy hao phụ thuộc phân cực (dB) | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Suy hao trở lại (dB) | ≥55 | ||||
| Định hướng (dB) | ≥55 | ||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | ||||
| Nhiệt độ ổn định (dB) | -40 ℃ --85 ℃ (≤0,5) | ||||
| Nhiệt độ làm việc ° C | -40 ℃ --85 ℃ | ||||
| Nhiệt độ bảo quản ° C | -40 ℃ --85 ℃ | ||||
| Công suất tối đa (nW) | 1000 | ||||
Lưu ý: IL ở trên không có tham số đầu nối.
2XN với suy hao chèn bộ chia quang đầu nối tăng không quá 0,3dB trong các yêu cầu trên.
Đặc điểm kỹ thuật chi tiết của bộ chia PLC sợi quang
|
|
