| Brand Name: | Seacent |
| Model Number: | 1x4 |
| MOQ: | Thỏa thuận |
| giá bán: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: |

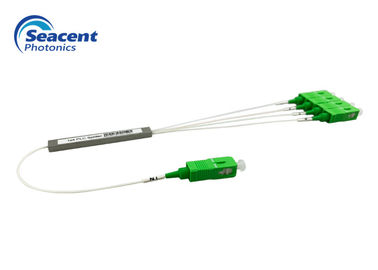

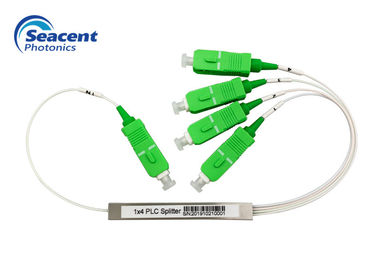

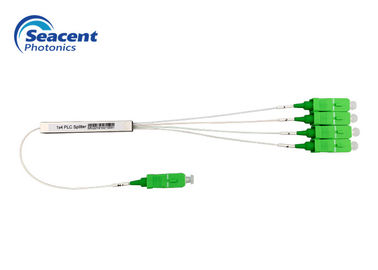

Bộ chia PLC loại 1x4 nhỏ với Đầu nối SC / APC bị mất chèn thấp
Tính năng bộ tách mạch sợi quang
Ứng dụng bộ tách sợi quang PLC
Thông số bộ chia PLC sợi quang
1XN
| Tham số | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Bước sóng làm việc (nm) | 1260-1650 | |||||||||||
| Loại sợi | G657A1 hoặc tùy chỉnh | |||||||||||
| Mất chèn (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12,5 | 13,5 | 15,5 | 16.8 | 18,4 | 20.1 | 23.8 |
| Tính đồng nhất (dB) | .40,4 | .50,5 | .50,5 | .60,6 | .80,8 | ≤1.0 | ≤1.0 | .51,5 | .51,5 | .81.8 | .81.8 | ≤2,5 |
| Mất phụ thuộc phân cực (dB) | .25 0,25 | .25 0,25 | .25 0,25 | .25 0,25 | .25 0,25 | .30.3 | .30.3 | .30.3 | .30.3 | .40,4 | .350,35 | .350,35 |
| Mất mát trở lại (dB) | ≥55 | |||||||||||
| Định hướng (dB) | ≥55 | |||||||||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | |||||||||||
| Độ ổn định nhiệt độ (dB) | -40oC - 85oC (.50,5) | |||||||||||
| Nhiệt độ làm việc ° C | -40oC - 85oC | |||||||||||
| Nhiệt độ bảo quản ° C | -40oC - 85oC | |||||||||||
| Công suất tối đa (nW) | 1000 | |||||||||||
Lưu ý: IL ở trên không có các tham số kết nối.
1XN với tổn thất chèn bộ tách quang đầu nối trong các yêu cầu trên ngoài mức tăng 1X2 không vượt quá 0,2dB, mức tăng còn lại không vượt quá 0,3dB.
2XN
| Tham số | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Bước sóng làm việc (nm) | 1260-1650 | |||||
| Loại sợi | G657A1 hoặc tùy chỉnh | |||||
| Mất chèn (dB) | 4.2 | 7,5 | 10,5 | 13.8 | 17.1 | 20,4 |
| Tính đồng nhất (dB) | .80,8 | ≤1.0 | ≤1.0 | .51,5 | .51,5 | ≤2,0 |
| Mất phụ thuộc phân cực (dB) | .25 0,25 | .25 0,25 | .25 0,25 | .30.3 | .30.3 | .350,35 |
| Mất mát trở lại (dB) | ≥55 | |||||
| Định hướng (dB) | ≥55 | |||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | |||||
| Độ ổn định nhiệt độ (dB) | -40oC - 85oC (.50,5) | |||||
| Nhiệt độ làm việc ° C | -40oC - 85oC | |||||
| Nhiệt độ bảo quản ° C | -40oC - 85oC | |||||
| Công suất tối đa (nW) | 1000 | |||||
Lưu ý: IL ở trên không có các tham số kết nối.
2XN với tổn thất chèn bộ tách quang kết nối tăng không quá 0,3dB trong các yêu cầu trên.
Thông số kỹ thuật của bộ chia sợi quang PLC
|
|
