| Tên thương hiệu: | Seacent |
| Số mẫu: | 1x6 |
| MOQ: | Thỏa thuận |
| giá bán: | negotiable |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 1000000 pieces per month |

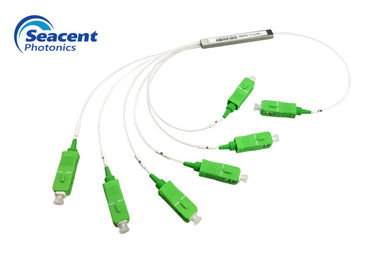

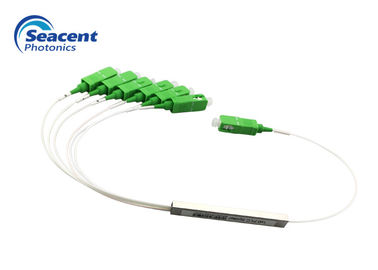

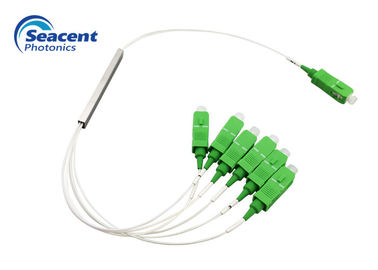

Sợi quang PLC Splitter Mô tả
Bộ chia PLC loại nhỏ cung cấp kích thước nhỏ và độ tin cậy cao của giải pháp phân phối quang với chi phí thấp. Nó không chỉ giữ lại cấu trúc nhỏ gọn của Bare Fiber PLC Splitter, mà còn cung cấp các đầu nối, đây là lựa chọn lý tưởng cho các ứng dụng trong điều kiện kích thước nhỏ.
Tính năng bộ tách mạch sợi quang
Ứng dụng bộ tách sợi quang PLC
Thông số bộ chia PLC sợi quang
1XN
| Tham số | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Bước sóng làm việc (nm) | 1260-1650 | |||||||||||
| Loại sợi | G657A1 hoặc tùy chỉnh | |||||||||||
| Mất chèn (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12,5 | 13,5 | 15,5 | 16.8 | 18,4 | 20.1 | 23.8 |
| Tính đồng nhất (dB) | .40,4 | .50,5 | .50,5 | .60,6 | .80,8 | ≤1.0 | ≤1.0 | .51,5 | .51,5 | .81.8 | .81.8 | ≤2,5 |
| Mất phụ thuộc phân cực (dB) | .25 0,25 | .25 0,25 | .25 0,25 | .25 0,25 | .25 0,25 | .30.3 | .30.3 | .30.3 | .30.3 | .40,4 | .350,35 | .350,35 |
| Mất mát trở lại (dB) | ≥55 | |||||||||||
| Định hướng (dB) | ≥55 | |||||||||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | |||||||||||
| Độ ổn định nhiệt độ (dB) | -40oC - 85oC (.50,5) | |||||||||||
| Nhiệt độ làm việc ° C | -40oC - 85oC | |||||||||||
| Nhiệt độ bảo quản ° C | -40oC - 85oC | |||||||||||
| Công suất tối đa (nW) | 1000 | |||||||||||
Lưu ý: IL ở trên không có các tham số kết nối.
1XN với tổn thất chèn bộ tách quang đầu nối trong các yêu cầu trên ngoài mức tăng 1X2 không vượt quá 0,2dB, mức tăng còn lại không vượt quá 0,3dB.
2XN
| Tham số | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Bước sóng làm việc (nm) | 1260-1650 | |||||
| Loại sợi | G657A1 hoặc tùy chỉnh | |||||
| Mất chèn (dB) | 4.2 | 7,5 | 10,5 | 13.8 | 17.1 | 20,4 |
| Tính đồng nhất (dB) | .80,8 | ≤1.0 | ≤1.0 | .51,5 | .51,5 | ≤2,0 |
| Mất phụ thuộc phân cực (dB) | .25 0,25 | .25 0,25 | .25 0,25 | .30.3 | .30.3 | .350,35 |
| Mất mát trở lại (dB) | ≥55 | |||||
| Định hướng (dB) | ≥55 | |||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | |||||
| Độ ổn định nhiệt độ (dB) | -40oC - 85oC (.50,5) | |||||
| Nhiệt độ làm việc ° C | -40oC - 85oC | |||||
| Nhiệt độ bảo quản ° C | -40oC - 85oC | |||||
| Công suất tối đa (nW) | 1000 | |||||
Lưu ý: IL ở trên không có các tham số kết nối.
2XN với tổn thất chèn bộ tách quang kết nối tăng không quá 0,3dB trong các yêu cầu trên.
