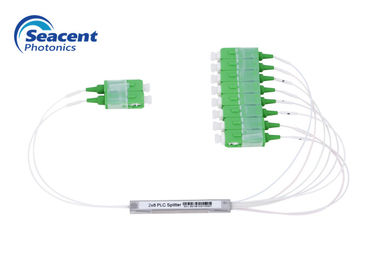

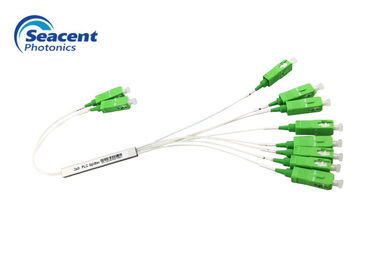

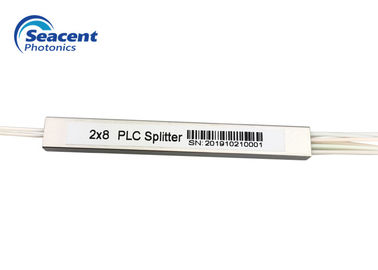

Sợi quang PLC Splitter Mô tả
Bộ chia PLC của chúng tôi cung cấp một cách đáng tin cậy để tách sợi quang thành nhiều đường. Chúng tôi cung cấp các cấu hình khác nhau, từ 1x2 đến 1x128 và từ cách chia 2x2 đến 2x64. Ứng dụng rộng rãi của bộ tách PLC có thể được tìm thấy trong các mạng PON. Với các định dạng đóng gói khác nhau, bộ lọc PLC có thể được cài đặt trong các hộp nối sợi thu nhỏ, khay sợi, hộp nối hoặc thậm chí vào giá đỡ truyền dữ liệu. Các bộ chia PLC có tổn thất chèn thấp và chứng nhận PDL và RoHS thấp.
Tính năng bộ tách mạch sợi quang
Ứng dụng bộ tách sợi quang PLC
Thông số bộ chia PLC sợi quang
1XN
| Tham số | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Bước sóng làm việc (nm) | 1260-1650 | |||||||||||
| Loại sợi | G657A1 hoặc tùy chỉnh | |||||||||||
| Mất chèn (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12,5 | 13,5 | 15,5 | 16.8 | 18,4 | 20.1 | 23.8 |
| Tính đồng nhất (dB) | .40,4 | .50,5 | .50,5 | .60,6 | .80,8 | ≤1.0 | ≤1.0 | .51,5 | .51,5 | .81.8 | .81.8 | ≤2,5 |
| Mất phụ thuộc phân cực (dB) | .25 0,25 | .25 0,25 | .25 0,25 | .25 0,25 | .25 0,25 | .30.3 | .30.3 | .30.3 | .30.3 | .40,4 | .350,35 | .350,35 |
| Mất mát trở lại (dB) | ≥55 | |||||||||||
| Định hướng (dB) | ≥55 | |||||||||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | |||||||||||
| Độ ổn định nhiệt độ (dB) | -40oC - 85oC (.50,5) | |||||||||||
| Nhiệt độ làm việc ° C | -40oC - 85oC | |||||||||||
| Nhiệt độ bảo quản ° C | -40oC - 85oC | |||||||||||
| Công suất tối đa (nW) | 1000 | |||||||||||
Lưu ý: IL ở trên không có các tham số kết nối.
1XN với tổn thất chèn bộ tách quang đầu nối trong các yêu cầu trên ngoài mức tăng 1X2 không vượt quá 0,2dB, mức tăng còn lại không vượt quá 0,3dB.
2XN
| Tham số | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Bước sóng làm việc (nm) | 1260-1650 | |||||
| Loại sợi | G657A1 hoặc tùy chỉnh | |||||
| Mất chèn (dB) | 4.2 | 7,5 | 10,5 | 13.8 | 17.1 | 20,4 |
| Tính đồng nhất (dB) | .80,8 | ≤1.0 | ≤1.0 | .51,5 | .51,5 | ≤2,0 |
| Mất phụ thuộc phân cực (dB) | .25 0,25 | .25 0,25 | .25 0,25 | .30.3 | .30.3 | .350,35 |
| Mất mát trở lại (dB) | ≥55 | |||||
| Định hướng (dB) | ≥55 | |||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | |||||
| Độ ổn định nhiệt độ (dB) | -40oC - 85oC (.50,5) | |||||
| Nhiệt độ làm việc ° C | -40oC - 85oC | |||||
| Nhiệt độ bảo quản ° C | -40oC - 85oC | |||||
| Công suất tối đa (nW) | 1000 | |||||
Lưu ý: IL ở trên không có các tham số kết nối.
2XN với tổn thất chèn bộ tách quang kết nối tăng không quá 0,3dB trong các yêu cầu trên.
Thông số kỹ thuật của bộ chia sợi quang PLC
|
|
