| Brand Name: | Seacent |
| Model Number: | 1x6 |
| MOQ: | đàm phán |
| giá bán: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 1000000 chiếc mỗi tháng |

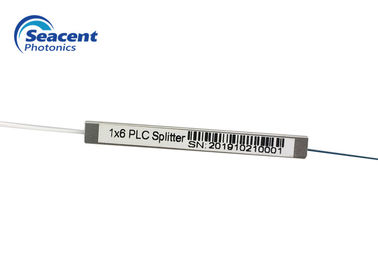

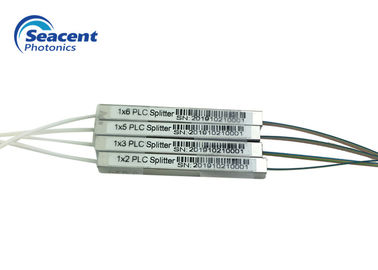

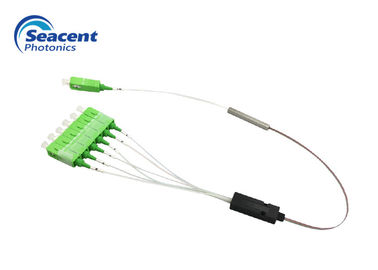

1x6 Sợi ổn định sợi quang PLC Splitter sợi quang đến loại nhánh nhà
Sợi quang PLC Splitter Mô tả
splitter is a type of optical power management device that is fabricated using silica optical waveguide technology. bộ chia là một loại thiết bị quản lý năng lượng quang học được chế tạo bằng công nghệ ống dẫn sóng quang silica. Features include small size, high reliability and a wide operating wavelength. Các tính năng bao gồm kích thước nhỏ, độ tin cậy cao và bước sóng hoạt động rộng. The PLC splitter is widely used in all fiber optic networks to realize optical signal power splitting. Bộ chia PLC được sử dụng rộng rãi trong tất cả các mạng cáp quang để thực hiện phân tách công suất tín hiệu quang. All products are GR-1221-CORE compliant. Tất cả các sản phẩm đều tuân thủ GR-1221-CORE.
Seacent Photonics's fiber optic splitters are available in a wide range of styles and sizes to split or combine light with minimal loss. Bộ chia sợi quang của Seacent Photonics có sẵn trong một loạt các kiểu dáng và kích cỡ để phân chia hoặc kết hợp ánh sáng với tổn thất tối thiểu. All splitters are manufactured using a very simple process that produces reliable, low-cost devices. Tất cả các bộ chia được sản xuất bằng một quy trình rất đơn giản tạo ra các thiết bị đáng tin cậy, chi phí thấp. Splitters can be fabricated in custom fiber lengths and with any type of connector. Bộ chia có thể được chế tạo theo chiều dài sợi tùy chỉnh và với bất kỳ loại đầu nối nào. Multicom PLC splitters are available in tube, box, cassette, and rack mount configurations, from 1 to 32 splits, even or customized splits, single and multimode, with any connector type. Bộ chia PLC Multicom có sẵn trong các cấu hình ống, hộp, băng cassette và giá đỡ, từ 1 đến 32 lần phân tách, các phân chia chẵn hoặc tùy chỉnh, đơn và đa chế độ, với bất kỳ loại đầu nối nào.
Tính năng bộ tách mạch sợi quang
Ứng dụng bộ tách mạch sợi quang
Thông số bộ chia PLC sợi quang
|
Tham số |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
Bước sóng làm việc (nm) |
1260-1650 |
||||
|
Loại sợi |
G657A1 hoặc tùy chỉnh |
||||
|
Mất chèn (dB) |
7.2 |
10.2 |
13,5 |
16.8 |
20.1 |
|
Tính đồng nhất (dB) |
.50,5 |
.80,8 |
≤1.0 |
.51,5 |
.81.8 |
|
Mất phụ thuộc phân cực (dB) |
.25 0,25 |
.25 0,25 |
.30.3 |
.30.3 |
.350,35 |
|
Mất mát trở lại (dB) |
≥55 |
||||
|
Định hướng (dB) |
≥55 |
||||
|
Chiều dài sợi (m) |
1.0 hoặc tùy chỉnh |
||||
|
Độ ổn định nhiệt độ (dB) |
-40oC - 85oC (.50,5) |
||||
|
Nhiệt độ làm việc ° C |
-40oC - 85oC |
||||
|
Nhiệt độ bảo quản ° C |
-40oC - 85oC |
||||
|
Công suất tối đa (nW) |
1000 |
||||
Lưu ý: IL ở trên không có các tham số kết nối.
1XN với tổn thất chèn bộ tách quang đầu nối trong các yêu cầu trên ngoài mức tăng 1X2 không vượt quá 0,2dB, mức tăng còn lại không vượt quá 0,3dB.
| Tham số | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Bước sóng làm việc (nm) | 1260-1650 | ||||
| Loại sợi | G657A1 hoặc tùy chỉnh | ||||
| Mất chèn (dB) | 7,5 |
10,5 |
13. |
17.1 |
20,4 |
| Tính đồng nhất (dB) |
≤1.0 |
≤1.0 |
.51,5 |
.51,5 |
≤2,0 |
| Mất phụ thuộc phân cực (dB) |
.25 0,25 |
.25 0,25 | .30.3 | .30.3 | .350,35 |
| Mất mát trở lại (dB) | ≥55 | ||||
| Định hướng (dB) | ≥55 | ||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | ||||
| Độ ổn định nhiệt độ (dB) | -40oC - 85oC (.50,5) | ||||
| Nhiệt độ làm việc ° C | -40oC - 85oC | ||||
| Nhiệt độ bảo quản ° C | -40oC - 85oC | ||||
| Công suất tối đa (nW) | 1000 | ||||
Lưu ý: IL ở trên không có các tham số kết nối.
2XN với tổn thất chèn bộ tách quang kết nối tăng không quá 0,3dB trong các yêu cầu trên.
Thông số kỹ thuật chi tiết PLC Splitter
PLC Splitter-Branch type-Seacent Photonics.pdf
|
|
