| Tên thương hiệu: | Seacent |
| Model Number: | Loại chèn 1X16 |
| MOQ: | Thỏa thuận |
| giá bán: | negotiable |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 1000000 chiếc mỗi tháng |

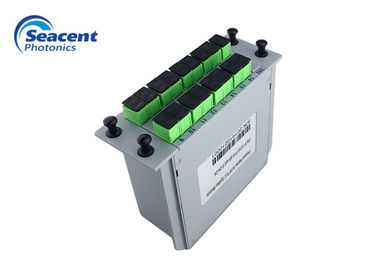

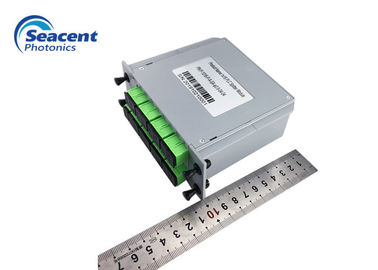

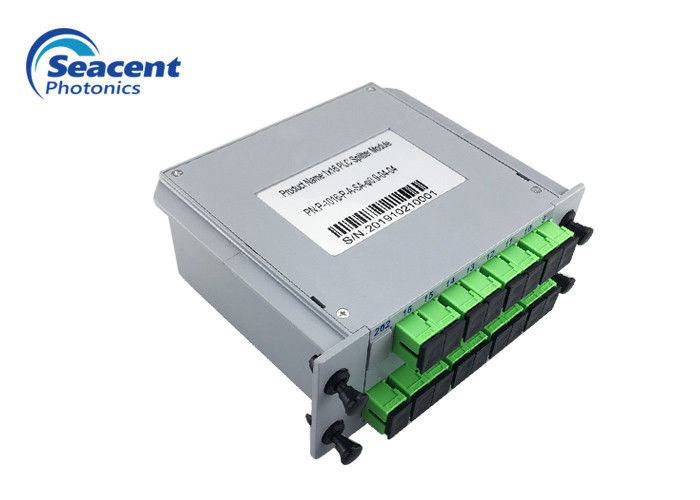

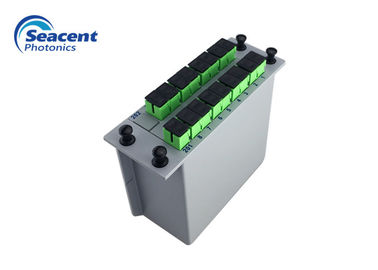

Mô-đun PLC Splitter loại 1X16 FTTX FTTH
Mô tả mô-đun PLC Splitter
PLC là viết tắt của Planar Lightwave Circuit.Bộ tách PLC được sử dụng để phân phối hoặc kết hợp các tín hiệu quang.Nó dựa trên công nghệ mạch ánh sáng phẳng và cung cấp giải pháp phân phối ánh sáng chi phí thấp với hệ số dạng nhỏ và độ tin cậy cao.
Bộ chia PLC cung cấp một sản phẩm tiết kiệm không gian và hiệu quả phù hợp với các yêu cầu mạng luôn thay đổi.Với kích thước nhỏ gọn, các bộ chia này có thể được sử dụng trong các bệ trên mặt đất và trên không cũng như các hệ thống giá đỡ.
Tính năng mô-đun PLC Splitter
Ứng dụng Mô-đun PLC Splitter
Thông số mô-đun PLC Splitter
1XN
| Tham số | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Bước sóng làm việc (nm) | 1260-1650 | |||||||||||
| Loại sợi | G657A1 hoặc tùy chỉnh | |||||||||||
| Mất chèn (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12,5 | 13,5 | 15,5 | 16.8 | 18,4 | 20.1 | 23.8 |
| Tính đồng nhất (dB) | .40,4 | .50,5 | .50,5 | .60,6 | .80,8 | ≤1.0 | ≤1.0 | .51,5 | .51,5 | .81.8 | .81.8 | ≤2,5 |
| Mất phụ thuộc phân cực (dB) | .25 0,25 | .25 0,25 | .25 0,25 | .25 0,25 | .25 0,25 | .30.3 | .30.3 | .30.3 | .30.3 | .40,4 | .350,35 | .350,35 |
| Mất mát trở lại (dB) | ≥55 | |||||||||||
| Định hướng (dB) | ≥55 | |||||||||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | |||||||||||
| Độ ổn định nhiệt độ (dB) | -40oC - 85oC (.50,5) | |||||||||||
| Nhiệt độ làm việc ° C | -40oC - 85oC | |||||||||||
| Nhiệt độ bảo quản ° C | -40oC - 85oC | |||||||||||
| Công suất tối đa (nW) | 1000 | |||||||||||
Lưu ý: IL ở trên không có các tham số kết nối.
1XN với tổn thất chèn bộ tách quang đầu nối trong các yêu cầu trên ngoài mức tăng 1X2 không vượt quá 0,2dB, mức tăng còn lại không vượt quá 0,3dB.
2XN
| Tham số | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Bước sóng làm việc (nm) | 1260-1650 | |||||
| Loại sợi | G657A1 hoặc tùy chỉnh | |||||
| Mất chèn (dB) | 4.2 | 7,5 | 10,5 | 13.8 | 17.1 | 20,4 |
| Tính đồng nhất (dB) | .80,8 | ≤1.0 | ≤1.0 | .51,5 | .51,5 | ≤2,0 |
| Mất phụ thuộc phân cực (dB) | .25 0,25 | .25 0,25 | .25 0,25 | .30.3 | .30.3 | .350,35 |
| Mất mát trở lại (dB) | ≥55 | |||||
| Định hướng (dB) | ≥55 | |||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | |||||
| Độ ổn định nhiệt độ (dB) | -40oC - 85oC (.50,5) | |||||
| Nhiệt độ làm việc ° C | -40oC - 85oC | |||||
| Nhiệt độ bảo quản ° C | -40oC - 85oC | |||||
| Công suất tối đa (nW) | 1000 | |||||
Lưu ý: IL ở trên không có các tham số kết nối.
2XN với tổn thất chèn bộ tách quang kết nối tăng không quá 0,3dB trong các yêu cầu trên.
Thông số kỹ thuật chi tiết mô đun PLC Splitter
|
|
