| Tên thương hiệu: | Seacent |
| Model Number: | Mảng sợi-12CH |
| MOQ: | 10pcs |
| Điều khoản thanh toán: | L/C, T/T |
Chúng tôi cung cấp Mảng sợi chất lượng cao để đáp ứng các nhu cầu khác nhau của khách hàng với tổn thất chèn thấp, tổn thất cao và kích thước nhỏ gọn.

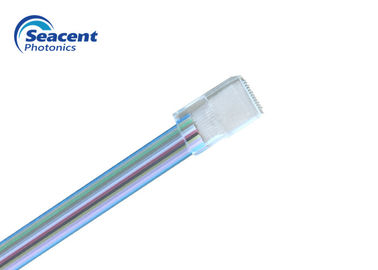

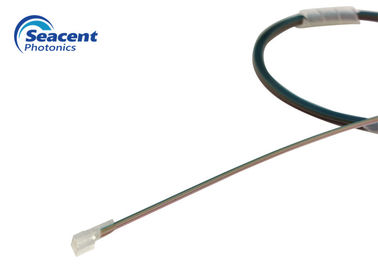

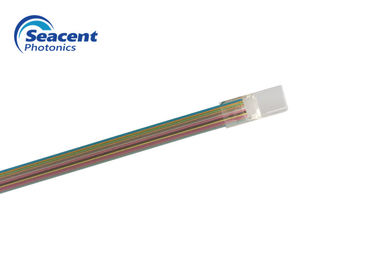

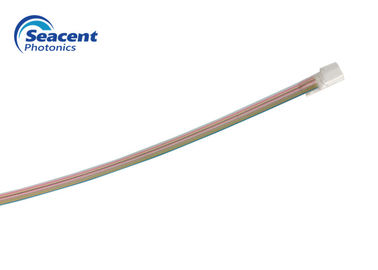

Mảng sợi được chế tạo với chất nền rãnh chữ V có độ chính xác cao bằng quy trình lắp ráp / đánh bóng độc đáo của Browave để có được độ chính xác tuyệt vời của vị trí lõi sợi và chất lượng hoàn hảo của bề mặt đánh bóng.
Thông số kỹ thuật:
| Mục | Tham số |
| Số kênh | 1CH ~ 128CH |
| Vật chất | Thủy tinh thạch anh, borosilicate, silicon |
| Khoảng cách lõi / dung sai (m) | 250, 127 / 0,7 |
| Chiều dài sợi (m) | 2,0 ± 0,1 |
| Góc đánh bóng (°) | 0, + 8, -8 (± 0,3) |
| Đánh bóng độ phẳng | 5 tua @ 633nm |
| Loại sợi | SMF-28e hoặc SMF-28e XB |
| Nhiệt độ hoạt động (℃) | -40 ~ 85 |
Bảng kích thước tấm cơ sở rãnh chữ V:
| L | W | H | X | Y | lỗi toàn diện | ||||||
| kiểu | kích thước | Sự khác biệt chung | kích thước | Sự khác biệt chung | kích thước | Sự khác biệt chung | kích thước | Sự khác biệt chung | chênh lệch chiều cao lõi | R = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | .000.0005 | .000,001 | ＜ 0,1 | |
| 4CH 250 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | .000.0005 | .000,001 | ＜ 0,1 | |
| 8CH 250 | 10 | ± 0,3 | 3,5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | .000.0005 | .000,001 | ＜ 0,1 | |
| 8CH 127 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 16CH 127 | 10 | ± 0,3 | 3,5 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 32CH 127 | 10 | ± 0,3 | 5,7 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 48CH 127 | 12 | ± 0,3 | 7,8 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 64CH 127 | 12 | ± 0,3 | 9,8 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 96CH 127 | 12 | ± 0,3 | 16 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 128CH 127 | 12 | ± 0,3 | 20 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
Các ứng dụng:
| Số sản phẩm | Loại sợi | Chiều dài sợi |
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = G657A2 3 = G652D 4 = G652B | 0 = 0,5M 1 = 1,0M 2 = 1,5 triệu 3 = 2,0M 4 = 2,5 triệu S = Tùy chỉnh |
|
|
