| Tên thương hiệu: | Seacent |
| Model Number: | Mảng sợi-64CH |
| MOQ: | 10pcs |
| Điều khoản thanh toán: | L/C, T/T |

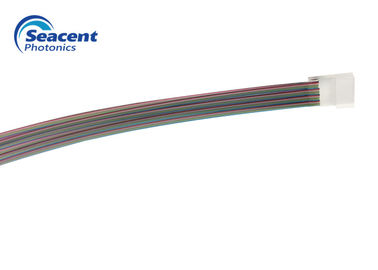

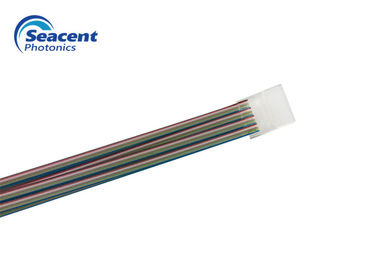

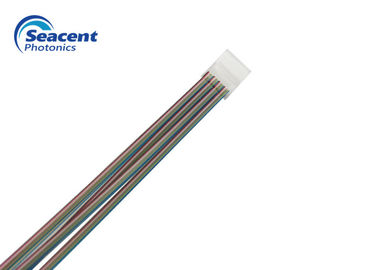

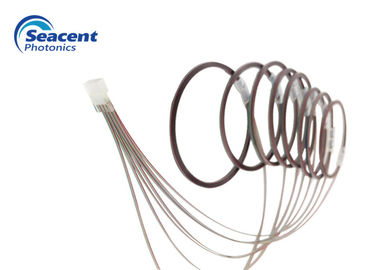

Mảng sợi, là một trong những bộ phận chính của PLC Splitter, được chế tạo với chất nền V-Groove có độ chính xác cao để xác định vị trí lõi sợi và bề mặt đánh bóng chính xác, mang lại tổn thất chèn thấp và tổn thất cao.
Mảng sợi là một sợi trần loại bỏ lớp phủ sợi. Một phần được đặt trong rãnh chữ V và được điều áp bởi chất kết dính bởi thành viên điều áp.
Đặc trưng:
Mất chèn thấp
Độ ổn định và độ tin cậy cao
Độ đồng đều kênh tốt
Khoảng cách lõi chính xác cao
Đáp ứng tiêu chuẩn RoHS
Thông số kỹ thuật:
| Mục | Tham số |
| Số kênh | 1CH ~ 128CH |
| Vật chất | Thủy tinh thạch anh, borosilicate, silicon |
| Khoảng cách lõi / dung sai (m) | 250, 127 / 0,7 |
| Chiều dài sợi (m) | 2,0 ± 0,1 |
| Góc đánh bóng (°) | 0, + 8, -8 (± 0,3) |
| Đánh bóng độ phẳng | 5 tua @ 633nm |
| Loại sợi | SMF-28e hoặc SMF-28e XB |
| Nhiệt độ hoạt động (℃) | -40 ~ 85 |
Bảng kích thước tấm cơ sở rãnh chữ V:
| L | W | H | X | Y | lỗi toàn diện | ||||||
| kiểu | kích thước | Sự khác biệt chung | kích thước | Sự khác biệt chung | kích thước | Sự khác biệt chung | kích thước | Sự khác biệt chung | chênh lệch chiều cao lõi | R = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | .000.0005 | .000,001 | ＜ 0,1 | |
| 4CH 250 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | .000.0005 | .000,001 | ＜ 0,1 | |
| 8CH 250 | 10 | ± 0,3 | 3,5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | .000.0005 | .000,001 | ＜ 0,1 | |
| 8CH 127 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 16CH 127 | 10 | ± 0,3 | 3,5 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 32CH 127 | 10 | ± 0,3 | 5,7 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 48CH 127 | 12 | ± 0,3 | 7,8 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 64CH 127 | 12 | ± 0,3 | 9,8 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 96CH 127 | 12 | ± 0,3 | 16 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
| 128CH 127 | 12 | ± 0,3 | 20 | ± 0,05 | 2,5 | ± 0,05 | 0.127 | .000.0005 | .000,001 | ＜ 0,1 | |
Thiết bị sợi quang chủ động / thụ động
Mảng ống dẫn sóng
Ống dẫn sóng quang
Module quang đa kênh
| Số sản phẩm | Loại sợi | Chiều dài sợi |
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = G657A2 3 = G652D 4 = G652B | 0 = 0,5M 1 = 1,0M 2 = 1,5 triệu 3 = 2,0M 4 = 2,5 triệu S = Tùy chỉnh |
|
