| Brand Name: | Seacent |
| Model Number: | 1x32 |
| MOQ: | Có thể thương lượng |
| giá bán: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 1000000 miếng mỗi tháng |

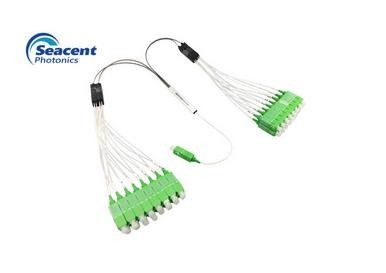

Bộ chia PLC sợi quang loại nhánh G657A1 cho mạng PON FTTX
Mô tả bộ chia PLC sợi quang
Mô-đun bộ tách sóng ánh sáng Planar (PLC) của Seacent Photonics cho phép các nhà sản xuất thiết bị hệ thống giảm chi phí và rút ngắn thời gian đưa ra thị trường.
Các thành phần chất lượng cao, đáng tin cậy được lắp ráp tại một cơ sở sản xuất mô-đun tùy chỉnh chuyên dụng.
Đặc tính Của Bộ tách quang PLC
- Độ đồng đều tốt và độ hao hụt chèn thấp
- Tổn thất phụ thuộc vào phân cực thấp
- Ổn định môi trường tuyệt vời
- Độ ổn định Telcordia GR-1221 và GR-1209
- Độ tin cậy và độ ổn định cao
Ứng dụng bộ tách PLC sợi quang
Thông số bộ tách PLC sợi quang
| Tham số | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Bước sóng làm việc (nm) | 1260-1650 | ||||
| Loại sợi | G657A1 hoặc tùy chỉnh | ||||
| Suy hao chèn (dB) | 7.2 | 10,2 | 13,5 | 16,8 | 20.1 |
| Đồng nhất (dB) | ≤0,5 | ≤0,8 | ≤1.0 | ≤1,5 | ≤1,8 |
| Suy hao phụ thuộc phân cực (dB) | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Suy hao trở lại (dB) | ≥55 | ||||
| Định hướng (dB) | ≥55 | ||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | ||||
| Nhiệt độ ổn định (dB) | -40 ℃ --85 ℃ (≤0,5) | ||||
| Nhiệt độ làm việc ° C | -40 ℃ --85 ℃ | ||||
| Nhiệt độ bảo quản ° C | -40 ℃ --85 ℃ | ||||
| Công suất cực đại (nW) | 1000 | ||||
Lưu ý: IL ở trên không có tham số đầu nối.
1XN với đầu nối bộ chia quang mất chèn trong các yêu cầu trên, ngoài 1X2 tăng không vượt quá 0,2dB, còn lại tăng không quá 0,3dB.
| Tham số | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Bước sóng làm việc (nm) | 1260-1650 | ||||
| Loại sợi | G657A1 hoặc tùy chỉnh | ||||
| Suy hao chèn (dB) | 7,5 | 10,5 | 13,8 | 17.1 | 20.4 |
| Đồng nhất (dB) | ≤1.0 | ≤1.0 | ≤1,5 | ≤1,5 | ≤2.0 |
| Suy hao phụ thuộc phân cực (dB) | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Suy hao trở lại (dB) | ≥55 | ||||
| Định hướng (dB) | ≥55 | ||||
| Chiều dài sợi (m) | 1.0 hoặc tùy chỉnh | ||||
| Nhiệt độ ổn định (dB) | -40 ℃ --85 ℃ (≤0,5) | ||||
| Nhiệt độ làm việc ° C | -40 ℃ --85 ℃ | ||||
| Nhiệt độ bảo quản ° C | -40 ℃ --85 ℃ | ||||
| Công suất cực đại (nW) | 1000 | ||||
Lưu ý: IL ở trên không có tham số đầu nối.
2XN với suy hao chèn bộ chia quang đầu nối tăng không quá 0,3dB trong các yêu cầu trên.
Đặc điểm kỹ thuật chi tiết của bộ chia PLC sợi quang
|
|
