Thông tin chi tiết |
|||
Loại sợi: | G657A hoặc G652 SMF-28e, PM980 | Vật tư: | Thạch anh, Pyrex, Kim loại, Silicon, Thủy tinh Silicon hoặc Zirconia |
---|---|---|---|
Chứng nhận: | ROHS,CE RoHS FCC,ISO9001 | Tư nối: | Dây vá sợi quang SC, FC, LC, ST, LC, v.v. |
Ferrule Ba Lan: | PC, UPC, APC | Đóng gói: | Hộp bên trong và hộp xuất khẩu, túi polybag |
Điểm nổi bật: | Mảng sợi rãnh PM980 V,Mảng sợi rãnh G657A V,mảng sợi pm ROHS |
Mô tả sản phẩm

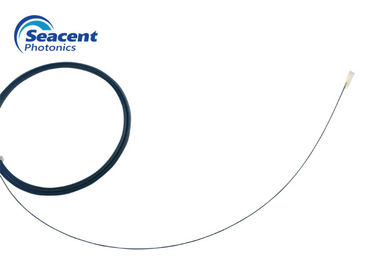

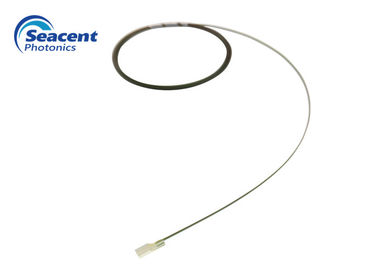

Mảng sợi rãnh PDL PM980 V thấp 2CH G657A1 Chiều dài 0,5M ROHS đã được phê duyệt
Sợi dây bím 2CH G657A1 chiều dài 0,5M
ỞSự miêu tả:
Chúng tôi cung cấp các quy trình lắp ráp / cắt / đánh bóng độc đáo để có được độ chính xác tốt nhất của vị trí lõi sợi với bề mặt Đánh bóng hoàn hảo. Mảng sợi quang là một thành phần thiết yếu được sử dụng trong các ứng dụng khác nhau để kết nối sợi quang với ống dẫn sóng của nó.
Đặc trưng:
Mất chèn thấp và PDL thấp
Độ chính xác cao và độ tin cậy cao
Kích thước nhỏ gọn
Các ứng dụng:
Công tắc
Giao thoa
Cảm biến quang học
Các thành phần tích hợp
Bộ ghép kênh / Bộ phân kênh
Kết nối với các thiết bị ống dẫn sóng
Sự chỉ rõ:
chiều dài sợi | từ vài cm đến vài trăm mét |
loại sợi | PMF, MMF, SMF hoặc tùy chỉnh |
góc đánh bóng | 0 +/- 0,5 ; 8 +/- 0,5 ; tùy chỉnh |
độ chính xác vị trí sợi | +/- 1um (x và trục) |
đầu nối | FC, LC, SC, ST, SMA, MU, E2000, loại khác |
khoảng cách sợi | theo yêu cầu |
số lượng chất xơ | theo yêu cầu |
Bảng kích thước tấm đế rãnh V:
L | W | H | X | Y | lỗi toàn diện | ||||||
loại | kích cỡ | Sự khác biệt chung | kích cỡ | Sự khác biệt chung | kích cỡ | Sự khác biệt chung | kích cỡ | Sự khác biệt chung | sự khác biệt chiều cao cốt lõi | R = √ x2 + y2 | |
2CH 250 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | ≤0,0005 | ≤0,001 | < 0,1 | |
4CH 250 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | ≤0,0005 | ≤0,001 | < 0,1 | |
8CH 250 | 10 | ± 0,3 | 3.5 | ± 0,05 | 2,5 | ± 0,05 | 0,25 | ≤0,0005 | ≤0,001 | < 0,1 | |
8CH 127 | 10 | ± 0,3 | 2,5 | ± 0,05 | 2,5 | ± 0,05 | 0,127 | ≤0,0005 | ≤0,001 | < 0,1 | |
16CH 127 | 10 | ± 0,3 | 3.5 | ± 0,05 | 2,5 | ± 0,05 | 0,127 | ≤0,0005 | ≤0,001 | < 0,1 | |
32CH 127 | 10 | ± 0,3 | 5,7 | ± 0,05 | 2,5 | ± 0,05 | 0,127 | ≤0,0005 | ≤0,001 | < 0,1 | |
48CH 127 | 12 | ± 0,3 | 7.8 | ± 0,05 | 2,5 | ± 0,05 | 0,127 | ≤0,0005 | ≤0,001 | < 0,1 | |
64CH 127 | 12 | ± 0,3 | 9,8 | ± 0,05 | 2,5 | ± 0,05 | 0,127 | ≤0,0005 | ≤0,001 | < 0,1 | |
96CH 127 | 12 | ± 0,3 | 16 | ± 0,05 | 2,5 | ± 0,05 | 0,127 | ≤0,0005 | ≤0,001 | < 0,1 | |
128CH 127 | 12 | ± 0,3 | 20 | ± 0,05 | 2,5 | ± 0,05 | 0,127 | ≤0,0005 | ≤0,001 | <0,1 |
Thông tin đặt hàng:
Số sản phẩm |
Loại sợi |
Chiều dài sợi |
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH |
1 = G657A1 2 = G657A2 3 = G652D 4 = G652B |
0 = 0,5 triệu 1 = 1,0 triệu 2 = 1,5 triệu 3 = 2.0 triệu 4 = 2,5 triệu |
